用于家用电器显示的 TI DLP® Pico™ 技术

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 应用简报

传统上，家用电器显示屏仅限于显示单色字母数字，如微波炉和烤箱上的显示屏。一些较新的家用电器集成了具有更高分辨率的全彩色显示屏。如果家用电器制造商力求打造与众不同的产品，则应该考虑可在任意显示介质上投影的显示产品。

特性和优势

按需显示在各种表面上	投影在台面、炉灶、砧板、透明玻璃、地板等表面上 - 当您需要的时候可以在有用的地方显示，关闭后则不可见
高光学效率/低功耗	在功率和尺寸受限的情况下，更亮的显示屏
高对比度	可实现超过 1000:1 的开/关对比度（具体取决于对光学设计的利弊权衡），从而实现更生动的图像和更低的黑电平。
紧凑的投影系统	数字微镜器件 (DMD) 阵列的对角线长度短至 0.16 英寸，可实现非常紧凑的投影系统，几乎可以安装在任何产品中

适用于家用电器的芯片组

DLP® Pico 芯片组产品组合提供了多种解决方案。解决方案匹配与否，取决于目标尺寸、功耗，以及显示系统的性能水平。

对于尺寸更小、亮度较低的系统，推荐使用具有 0.16” 或 0.2” 级微镜阵列对角线的 DLP Pico 芯片组。这些解决方案可实现非常紧凑的光学系统并尽可能降低功耗。

对于性能更高的显示系统，0.3” 和 0.4” 级 DMD 可实现更高的亮度级别。

表 1-1 适用于家用电器的 DLP Pico 芯片组

最小尺寸，最低功耗	小尺寸，高分辨率	高亮度、高分辨率
DLP160AP (180p) DLP160CP (360p) DLP2010 (480p) DLP230GP (540p)	DLP230KP (720p) DLP230NP (1080p)	DLP3010 (720p) DLP3310 (1080p) DLP4710 (1080p)

适用于图像尺寸的亮度和 DMD 尺寸

图像对角线（英寸）	亮度输出（流明）⁽¹⁾	DMD 对角线（英寸）
5"	10	≥0.16”
10"	45	≥0.16”
15"	100	≥0.2”
20"	175	≥0.2”
25"	300	≥0.23”
30"	400	≥0.3”

(1) 假设采用 400 尼特的显示屏。考虑典型的应用照明环境。

产品概念示例

冰箱玻璃窗显示屏

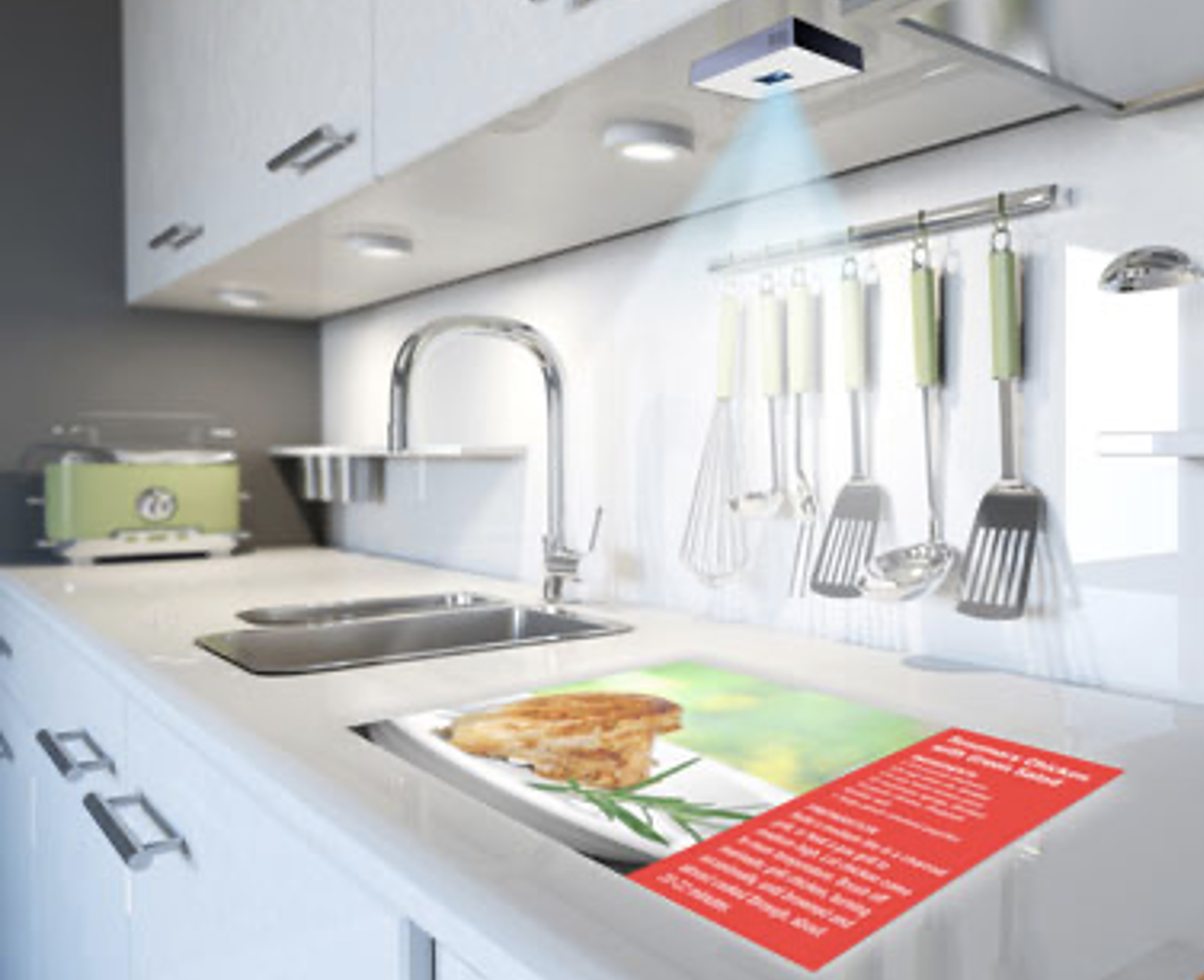

台面、灶台或后挡板显示屏
家用电器落地显示屏
洗衣机/烘干机门显示屏
增强现实烹饪显示屏
