使用 C2000 I2C 模块连接 EEPROM

本资源的原文使用英文撰写。为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

摘要

本应用手册描述了 C2000™ I2C 如何使用轮询方式（或中断方式）与 EEPROM 进行通信。本文档实现了不同的 EEPROM 写入协议，如字节写入、字写入、分页写入操作和不同的 EEPROM 读取操作，如字节读取、字读取和分页读取操作。

本示例使用的 EEPROM 为 AT24C256（写入周期时间为 6ms，分页操作为 64 字节）。

I2C EEPROM 示例代码位于以下路径中：

轮询方式示例：<C2000Ware>\driverlib\<device>\examples\c28x\i2c\i2c_ex4_eeprom_polling

中断方式示例：<C2000Ware>\driverlib\<device>\examples\c28x\i2c\i2c_ex6_eeprom_interrupt

商标

C2000™is a TM ofTI corporate name.

Other TMs

1 引言

本应用手册中使用的 C28x-I2C 模块具有以下特性：

符合 NXP 半导体 I2C 总线规范（2.1 版）：
- 支持 8 位格式传输
- 7 位和 10 位寻址模式
- 常规调用
- START 字节模式
- 支持多个主发送器和从接收器
- 支持多个从发送器和主接收器
- 组合主器件发送/接收和接收/发送模式
- 数据传输速率从 10kbps 到 400kbps（快速模式）
接收 FIFO 和发送器 FIFO（16 深 x 8 位 FIFO）
支持两个 ePIE 中断：
- I2Cx 中断 – 以下任何事件都可以配置为生成 I2Cx 中断：
  - 发送数据准备好
  - 接收数据准备好
  - 寄存器访问准备好
  - 没有接收到确认
  - 仲裁丢失
  - 检测到停止条件
  - 被寻址为从器件
- I2Cx_FIFO 中断：
  - 发送 FIFO 中断
  - 接收 FIFO 中断
模块启用/禁用能力
自由数据格式模式

2 硬件连接

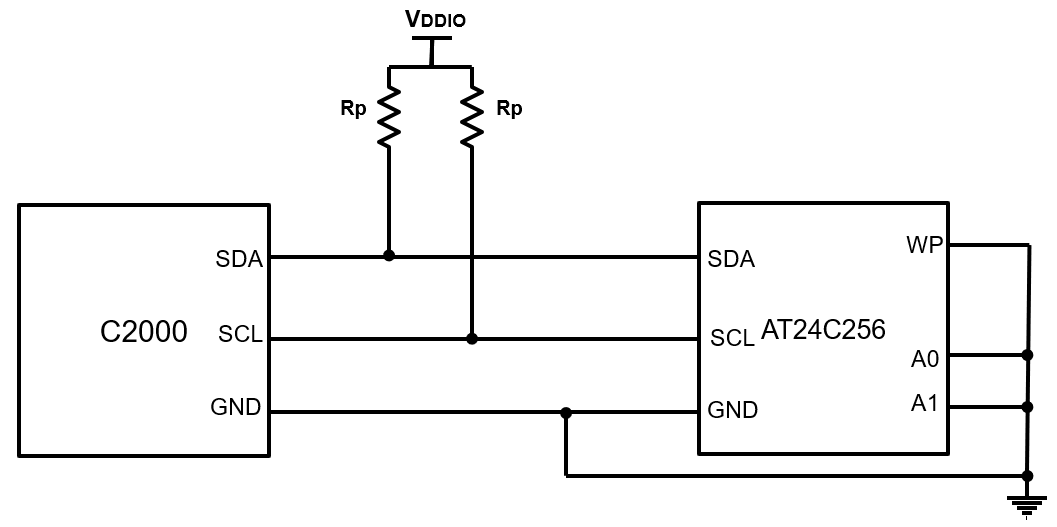

下面的原理图显示了如何将 EEPROM 器件连接到 C2000 I2C 模块。本应用报告中使用的 EEPROM 为 AT24C256。在 AT24C256 中，称为器件地址引脚的用户可配置引脚（A0、A1）可用于对同一 I2C 总线上多达四个的 AT24C256 器件寻址。这些 A0、A1 引脚被下拉，使得 EEPROM 的从器件地址 = 0x50。写保护输入引脚需要接地，以允许 EEPROM 写操作。

有关选择上拉电阻的信息，请参阅 I2C 总线上拉电阻计算。
