APPLICATION NOTE
转换 SDIO 的电压
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

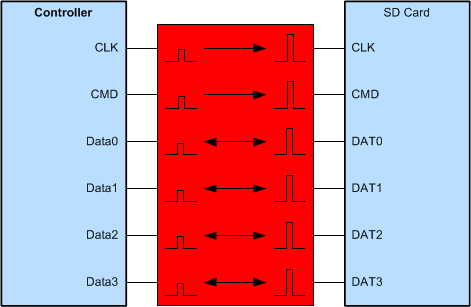

在 SD 卡通信总线中进行电压转换的示例设计注意事项
- 当器件的逻辑电压电平不匹配时，启用通信
- 防止损坏无法支持更高电压输入的器件
- 相对于分立式转换解决方案提高数据速率
- 未连接 SD 卡时保护控制器
- [常见问题解答] 对于 GPIO、SPI、UART、I2C、MDIO、RGMII、I2S 等工业标准接口，是否有关于电压电平转换/电平转换器器件的建议？
- 是否需要其他帮助？在 TI E2E™ 逻辑支持论坛上向我们的工程师提问
推荐器件
| 器件型号 | 电压转换范围 | 最大数据速率 (Mbps) | 特性 |
|---|---|---|---|
| TXS02612 | 1.1 V 至 3.6V | 120 | 使单个 SDIO 端口可以与两个 SDIO 外设相连接 8kV 系统级 (IEC 61000-4-2) ESD 保护 |
| TXS0206 | 1.1 V 至 3.6V | 60 | 自动双向 集成式 EMI 滤波 8kV 系统级 (IEC 61000-4-2) ESD 保护 |
| TXS0206-29 | 1.1 V 至 3.6V | 60 | 自动双向 集成式 2.9V LDO 稳压器 8kV 系统级 (IEC 61000-4-2) ESD 保护 |
| SN74AVCA406 | 1.2V 至 3.6V | 52 | MMC、SD、Memory Stick、Smart Media 和 XD-Picture Card 电压转换收发器 15kV 系统级 (IEC 61000-4-2) ESD 保护 |
如需更多器件，请浏览在线参数工具，您可以在其中按所需电压、通道数量和其他特性进行挑选。
