简化射频合成器 VCO 校准并优化 PLL 锁定时间

本资源的原文使用英文撰写。 为方便起见,TI 提供了译文;由于翻译过程中可能使用了自动化工具,TI 不保证译文的准确性。 为确认准确性,请务必访问 ti.com 参考最新的英文版本(控制文档)。

商标

Other TMs

1 宽带 VCO 实现方案

电感器与电容器并联形成了一个谐振电路,如图 1-1 所示。

如果用户用变容二极管代替电容器,并在变容二极管上施加不同的电压,就可控制谐振频率。

GUID-E60FA0E8-4B82-470E-AB21-09B69C5D2A2A-low.gif图 1-1 LC 谐振电路

1.1 分立式 VCO

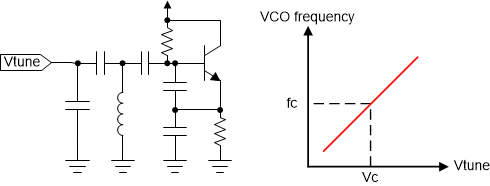

图 1-2 所示为一个典型的 Colpitts 振荡器,它使用变容二极管来实现频率调谐。调谐电压 Vtune 用于改变变容二极管的电容,从而改变振荡器的频率。

GUID-70B45DA9-EB98-444D-B243-F149F50CE97D-low.gif图 1-2 压控振荡器

假设当 Vtune = Vc 时,VCO 的频率为 fc。

如果 VCO 增益(也称为 Kvco)为 10MHz/V,则 Vc ± 1V 的相应输出频率为 fc ± 10MHz。

分立式 VCO 的频率调谐范围不能很宽。通常,调谐范围约为 VCO 中心频率的 10% 至 15%。

1.2 硅基开关电容器 VCO

如果 VCO 内置在芯片中,则可以在应用中切换不同的电容器,从而调整 VCO 的自由运行频率。

换而言之,在 Vtune 固定的情况下,VCO 的中心频率是可调的。例如,如果将 C1 接通,则对应的输出频率为 f1。因此,VCO 的频率调谐范围已从 fc ± Vtune 扩展至 f1 ± Vtune。

GUID-D40E4020-E9C4-4F02-B5A9-B2ACB1D33F3D-low.gif图 1-3 开关电容器谐振电路
