APPLICATION NOTE
使用 TPS63xxx 降压/升压转换器来驱动 LED 的不同方法
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
1 引言
如今，有许多应用会使用电池作为电源来驱动 LED，例如无线安防摄像头或电子标签。对于大多数类型的电池而言，电池的电压在放电过程中会发生变化。如果 LED 的正向压降最终处于电池电压范围的中间，则无论电池电压高于或低于 LED 正向电压，降压/升压转换器都可作为高效的 LED 驱动器工作。本报告将介绍使用 TPS63xxx 降压/升压转换器系列中的标准直流/直流转换器来驱动 LED 的几种解决方案。
2 包含用于电压反馈的感测电阻的简单配置

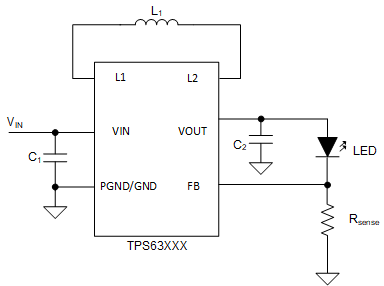

图 2-1 通过单个感测电阻实现恒流图 2-1 中的基本原理图展示了最简单的配置。若要将直流/直流转换器从作为电压源运行配置为作为电流源运行，需要采用感测电阻来测量电流并反馈回控制环路。为此，将直接使用电压反馈输入端。感测电阻与 LED 串联。因此，LED 电流也会流过感测电阻。若要在给定 LED 电流 ILED 的条件下计算 Rsense 所需的电阻值，请使用Equation1。VFB 为直流/直流转换器的反馈电压。对于 TPS63xxx 器件，VFB 通常为 0.5V 或 0.8V。
Equation1.
根据 LED 电流的不同，功率耗散对电阻来说会变得至关重要。可能需要使用更大的电阻，或者并联或串联多个电阻，以分担耗散功率。必须由 Rsense 耗散的功率 PS 可使用Equation2 计算得出。
Equation2.
