输入 | 输出 | BW | 电源 | |||
---|---|---|---|---|---|---|
IiMin | IiMax | VoMin | VoMax | fp | Vcc | Vee |
0A | 50µA | 0V | 5V | 10kHz | 15V | -15V |

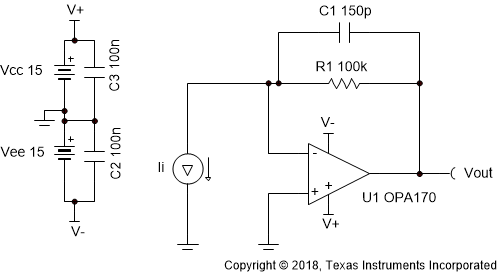

跨阻运算放大器电路可以将输入电流源转换为输出电压。电流到电压的增益基于反馈电阻。该电路能够在输入电流变化时使输入源具有恒定的电压偏置,这可以使许多传感器受益。

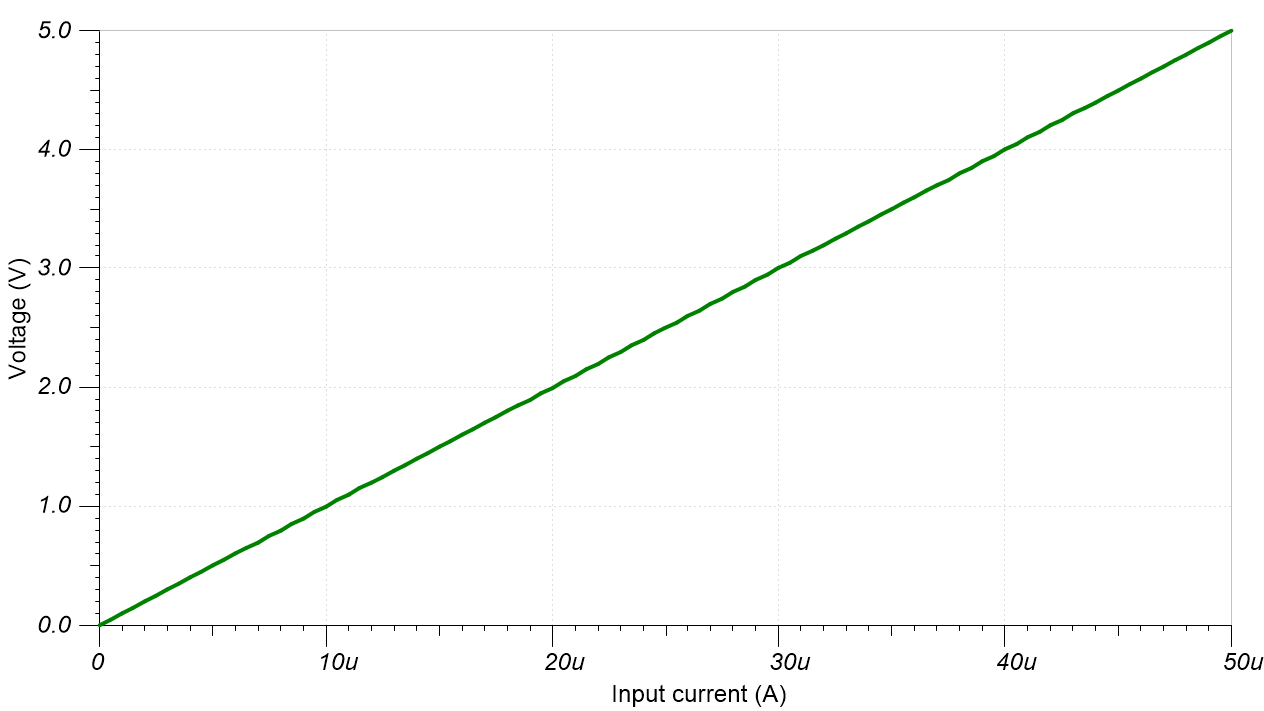

直流仿真结果

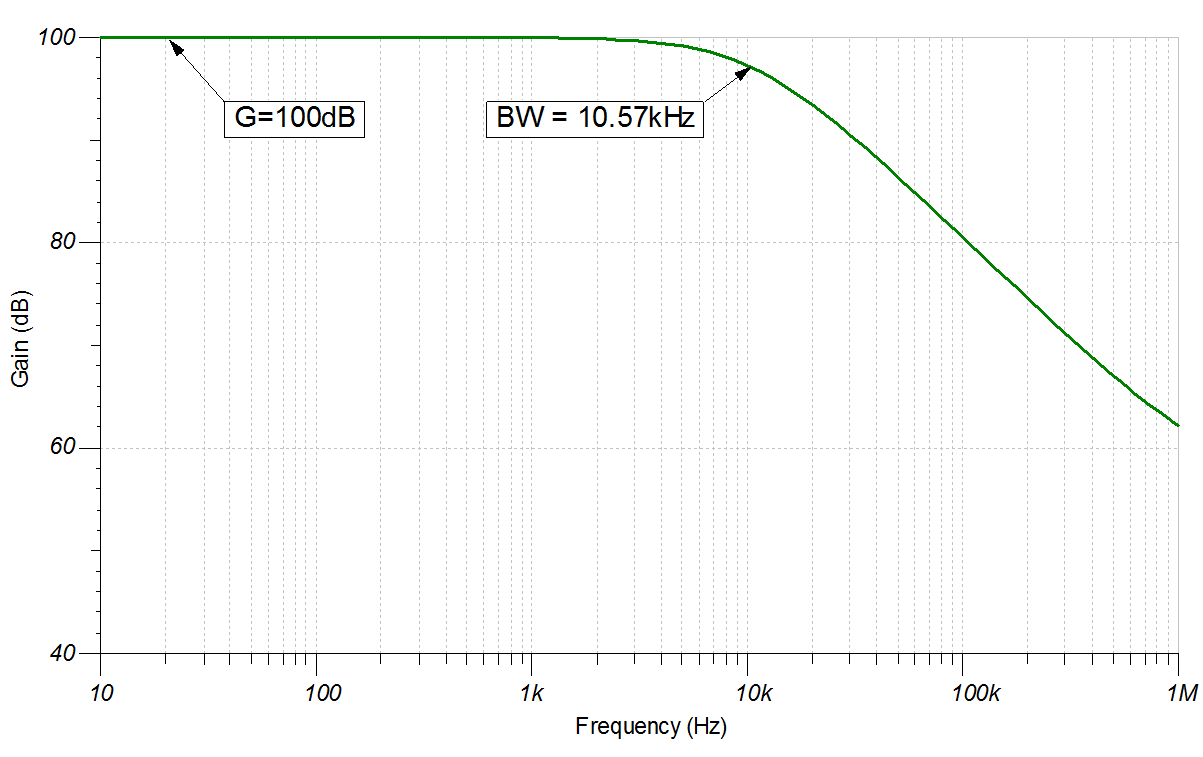

交流仿真结果
OPA170 | |
---|---|
Vcc | 2.7V 至 36V |
VinCM | (Vee–0.1V) 至 (Vcc –2V) |
Vout | 轨到轨 |
Vos | 0.25mV |
Iq | 0.11mA |
Ib | 8pA |
UGBW | 1.2MHz |
SR | 0.4V/µs |
通道数 | 1、2 和 4 |
OPA170 |
OPA1671 | |
---|---|
Vcc | 1.7V 至 5.5V |
VinCM | 轨到轨 |
Vout | (Vee+10mV) 至 (Vcc-10mV),275µA |
Vos | 250µV |
Iq | 940µA |
Ib | 1pA |
UGBW | 12MHz |
SR | 5V/µs |
通道数 | 1 |
OPA1671 |
