USER'S GUIDE
MCF8316AEVM 評估模組
本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。
註冊商標
LaunchPadare TMs ofTI corporate name.
Other TMs
1 注意和警告
請遵守下列印刷於 EVM 基板上的注意和警告資訊。
| 高溫表面： |
 |
| 注意，高溫表面！接觸可能會造成燒燙傷。請勿碰觸。操作時，請採取適當的預防措施。 |
2 介紹
MCF8316A 是 4.5-V 至 35-V、8-A 尖峰電流的整合式三相閘極驅動器 IC，並具備無感測器磁場定向控制功能，適用於馬達驅動應用。其提供三個經準確修整和溫度補償的半橋 MOSFET、閘極驅動器、充電幫浦、電流感測放大器、用於外部負載的線性穩壓器，以及可調式降壓穩壓器。I2C 介面版本 (MCF8316A) 也提供標準的 I2C 介面，以配置不同的產品設定，並可透過外部控制器讀取故障診斷資訊。
MCF8316AEVM 包含板載 FTDI 晶片，可將來自 micro-USB 接頭的 USB 通訊轉換為 UART，並且包含板載 MSP430FR2355 MCU，可介接 MCF8316A。它也提供適用於 MCF8316A 產品 SPI 版本的 SPI 通訊功能。此產品具備許多使用者可選擇的跨接器、電阻器、接頭和測試點，可評估產品的多項功能，並配置產品的專屬設定。
本文件為入門指南，可做為 MCF8316AEVM 的補充資料。本文件旨在協助工程師設計、實作並驗證 MCF8316A 產品的參考硬體。

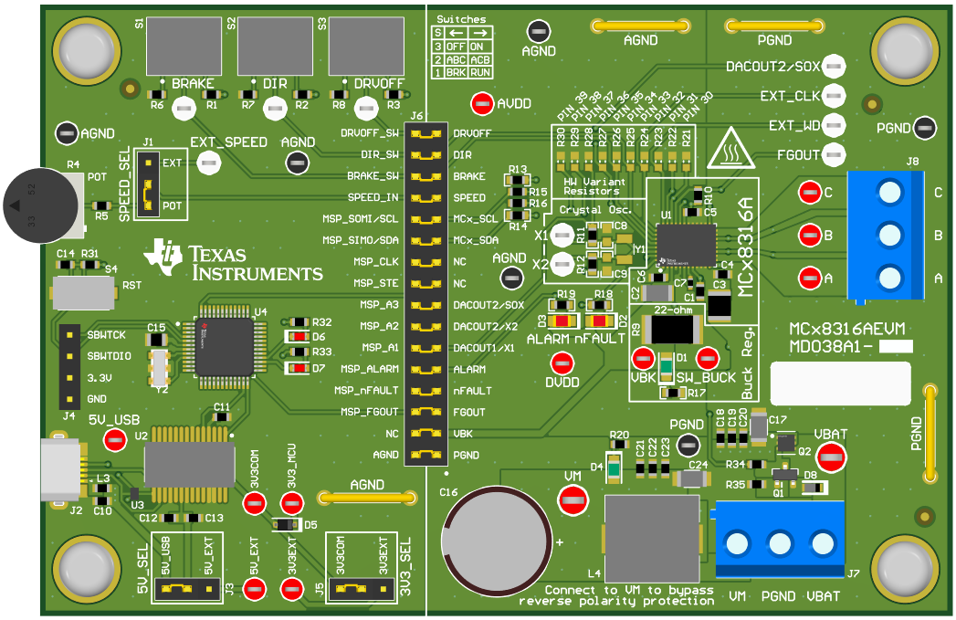

圖 2-1 MCF8316AEVM 印刷電路板 (PCB - 俯視圖)3 快速入門指南
MCF8316AEVM 需要電源供應器來源，且該電源供應器的建議操作範圍為 4.5-V 至 35-V。若要設定並為 EVM 供電，請依循下列順序：
- 將馬達相位連接至接頭 J8 的 A、B、C。
- 這時請勿開啟電源供應器。將馬達電源連接至接頭 J7 的 VBAT/VM 和 PGND。
- 若要啟動反向極性保護和 Pi 濾波器功能，則連接至 VBAT。請注意在連接至 VBAT 時，因為反向極性保護電路會發生二極體壓降，因此 VM 為 VM – 0.7 V。
- 若要停用反向極性保護和 Pi 濾波器功能，則連接至 VM。
- 選擇 J3 至 5V_USB 和 J5 至 3V3COM，以從 USB 電源供應器向 MSP430 供電。
- 將 micro-USB 線連接至電腦。
- 往順時針方向滿旋電位計，以在啟動時將馬達設定為零速度。
- 將開關 S1 切換至右側，以設定 BRAKE = RUN，並將開關 S2 切換至左側，以設定 DIR = ABC，同時將開關 S3 切換至右側，以設定 DRVOFF = ON
- 開啟馬達電源供應器。
- 使用電位計 R4 來控制馬達速度和開關，以停用馬達驅動器、改變方向，或是對馬達施加制動。您可選擇使用 GUI (如Topic Link Label6 所示)，以監控馬達的即時速度、讓 MCF8316A 進入低功率的睡眠模式，以及讀取 LED 的狀態。
圖 3-1 快速入門指南的參考
