Application Brief

BAW-Oszillator-Lösungen für die Gebäudeautomation

Laden Sie die neueste englische Version herunter

BAW-Resonatortechnologie

Das BAW ist eine Mikroresonatortechnologie, die die Integration hochpräziser und extrem jitterarmer Taktgeber direkt in Gehäuse ermöglicht, die andere Schaltungen enthalten. In den LVCMOS-BAW-Oszillatorfamilien CDC6C und LMK6C ist die BAW mit einem ko-lozierten Präzisions-Temperatursensor, einem Ausgangsteiler mit extrem geringem Jitter und niedrigem Stromverbrauch sowie einem kleinen Power-Reset-Clock-Management-System, bestehend aus mehreren rauscharmen LDOs, integriert.

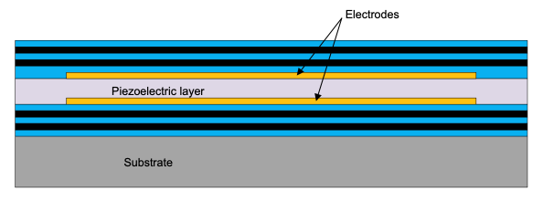

Abbildung 1 zeigt die Struktur der BAW-Resonatortechnologie. Die Struktur besteht aus einer dünnen Schicht piezoelektrischer Folie, die sich zwischen Metallfolien und anderen Schichten befindet , die die mechanische Energie limitieren. Das BAW nutzt diese piezoelektrische Transduktion, um Vibrationen zu erzeugen.

LMK6P LMK6D LMK6C Grundlegender Aufbau eines BAW-Resonators (Bulk Acoustic Wave)Abbildung 1 Grundlegender Aufbau eines BAW-Resonators (Bulk Acoustic Wave)

BAW-Oszillator in der Gebäudeautomation

Gebäudeautomationssysteme maximieren Sicherheit, Robustheit und Zuverlässigkeit auf skalierbarem Niveau. Um eine bessere Leistung in Anwendungen wie IP-Kamera, Videoüberwachung und HLK zu erzielen, ist ein komplexes und zuverlässiges Netzwerk präziser Taktdaten erforderlich.

In fortschrittlichen Gebäudeautomationssystemen wie den oben aufgeführten sind die folgenden Leistungskennzahlen erforderlich:

  • Höhere Dichte des Produktdesigns mit großer thermischer Leistung und kleiner Layoutgröße.
    LMK6P LMK6D LMK6C Vergleich der Platinenfläche von BAW-Oszillator und QuarzAbbildung 2 Vergleich der Platinenfläche von BAW-Oszillator und Quarz
  • Höhere Leistung mit zuverlässigem Schutz für eine Vielzahl von Vibrations- und Stoßleistungsanforderungen.

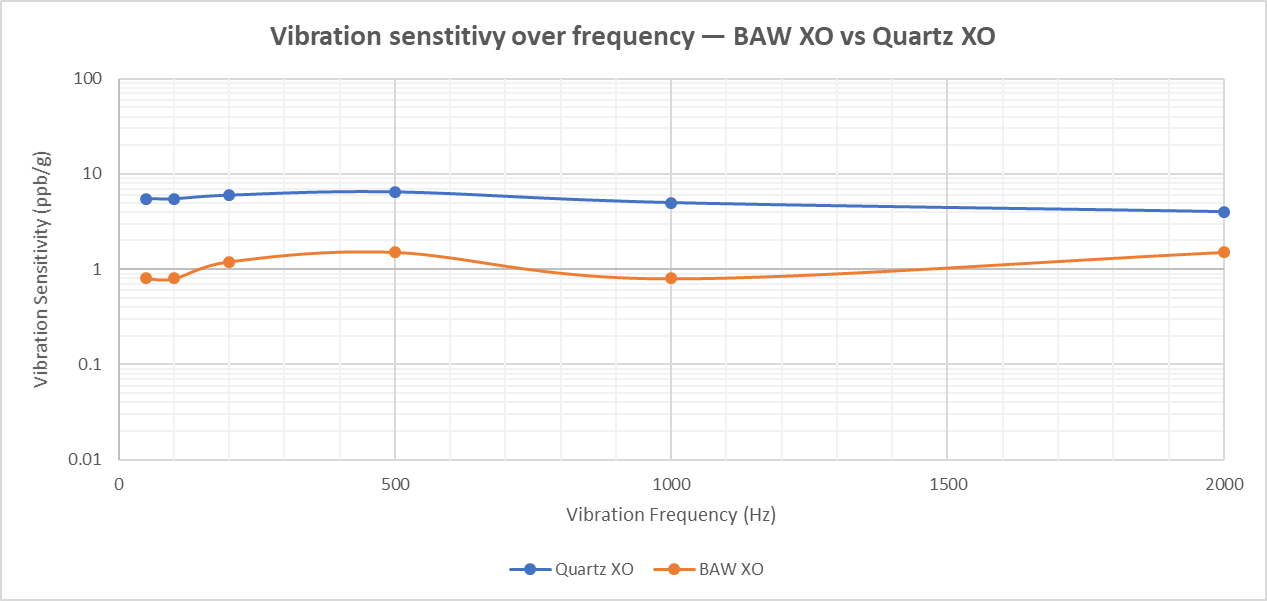

    LMK6P LMK6D LMK6C Empfindlichkeit von BAW-OszillatorenAbbildung 3 Empfindlichkeit von BAW-Oszillatoren

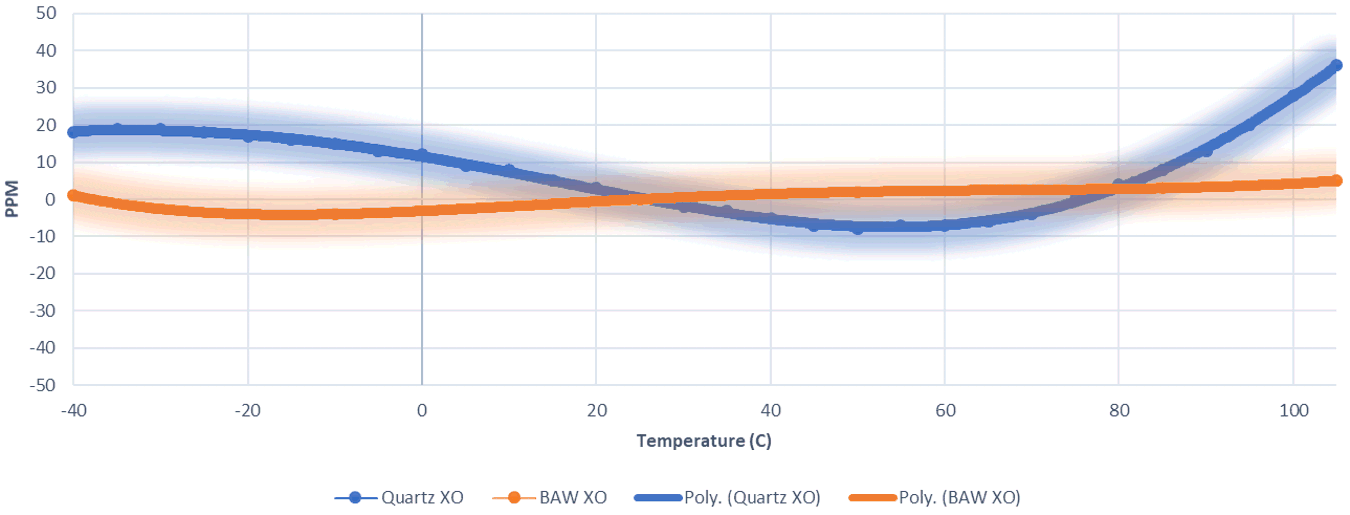

    LMK6P LMK6D LMK6C Temperaturstabilitätsvergleich von BAW-Oszillator und QuarzAbbildung 4 Temperaturstabilitätsvergleich von BAW-Oszillator und Quarz
  • Jitterarm zur Erzielung einer optimalen BER-Leistung im System.

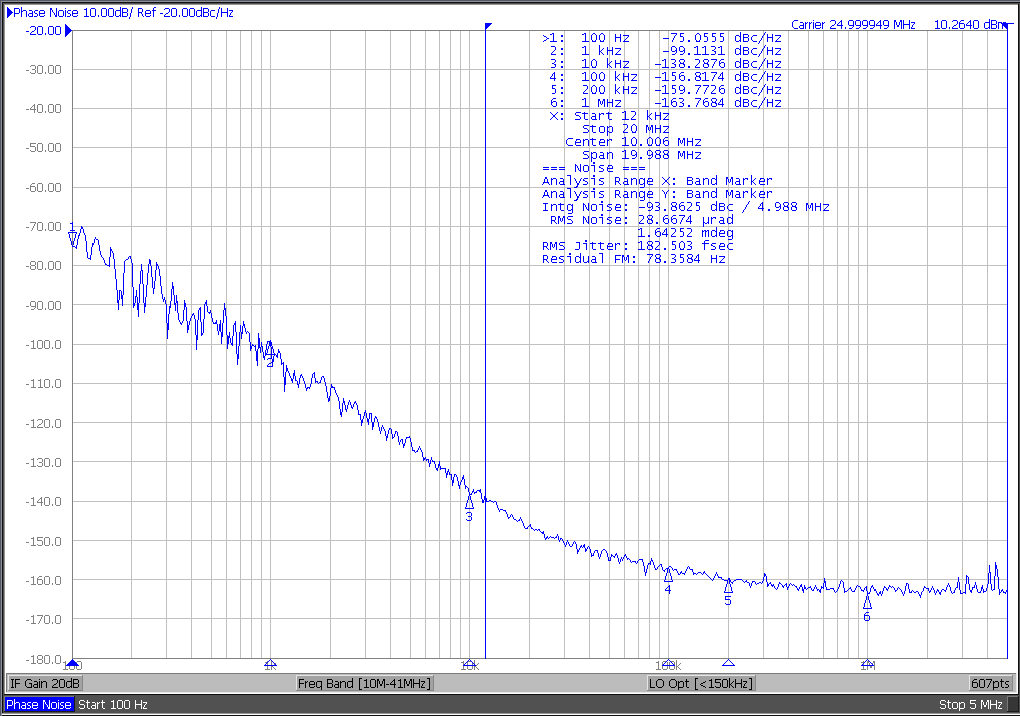

    LMK6P LMK6D LMK6C LMK6C BAW-Oszillator 25 MHz PhasenrauschleistungAbbildung 5 LMK6C BAW-Oszillator 25 MHz Phasenrauschleistung

In Gebäudeautomationssystemen können die BAW-Oszillatoren CDC6C und LMK6C als Referenztaktgeber für folgende Bausteine verwendet werden:

BausteineFrequenzen
Audio12,288 MHz/24,576 MHz
100 M Ethernet25 MHz
MCU16 MHz/25 MHz
Bildsensor37,125 MHz/54 MHz
SoC-Systemtaktgeber48 MHz/50 MHz
WLAN/BLE38,4 MHz/48 MHz
HDMI/SDI297 MHz
GB Ethernet125 MHz

Bei allen oben aufgeführten Frequenzen sind Jitter-Leistung, Zuverlässigkeit und Stabilität die wichtigsten Leistungsfaktoren. Alle diese Kriterien können mit einer BAW-Oszillatorlösung erfüllt werden.

Abbildung 6 zeigt die typischen Blockdiagramme für IP-Kamera und HVAC-Systeme. Für IP-Kamera-Anwendungen kann der BAW-Oszillator als Referenztakt für ASIC, MCU, Bildsensor, Audio-Codec, HDMI/SDI, Und Ethernet-Phys. Bei HLK-Systemen kann der BAW-Oszillator als Referenz für WLAN/BLE, MCU, FPGA und Ethernet-Phys verwendet werden.

LMK6P LMK6D LMK6C Typische Blockschaltbilder eines BAW-Oszillators, der in der Gebäudeautomation verwendet wirdAbbildung 6 Typische Blockschaltbilder eines BAW-Oszillators, der in der Gebäudeautomation verwendet wird
BausteineTypFunktionWichtigste Leistungsmerkmale
LMK6C/D/P/HOszillator

mit extrem niedrigem Jitter (LVCMOS-, LVDS-, LVPECL- und HCSL-Ausgangsformate)

Referenztaktgeber für ASIC, MCU, Bildsensor, Audio-Codec, HDMI/SDI, Und Ethernet-PhysJede Frequenz zwischen 1 MHz und 400 MHz, ±25 ppm Frequenzgenauigkeit, 200 fs RMS-Jitter

CDC6C

LVCMOS-Oszillator mit geringem Stromverbrauch

Referenztaktgeber für ASICs, MCUs, Bildsensoren, Audiocodecs und Ethernet-PHYs

Standardfrequenzen zwischen 250 kHz und 200 MHz, ±50ppm Frequenzgenauigkeit, 1 ps RMS-Jitter

LMK1Cxxxx1:x LVCMOS-PufferFanout zu Takt-MCU, Phys und HDMI/SDI1,8 V–3,3 V Versorgung, extrem geringer additiver Jitter von 20 fs
TPL5010NanotimerProgrammierbarer Nano-Power-Timer mit Power-Gating-FunktionalitätVersorgungsspannung 1,8 V bis 5,5 V, typischer Stromverbrauch von 35 nA
