1 特性

  • 低 Qg 和 Qgd
  • 低 RDS(on)
  • 低热阻
  • 雪崩级
  • 无铅端子镀层
  • 符合 RoHS 标准
  • 无卤素
  • 小外形尺寸无引线 (SON) 3.3mm × 3.3mm 塑料封装

2 应用

  • 用于网络互联，电信和计算系统的负载点同步降压转换器
  • 已针对同步场效应晶体管 (FET) 应用进行优化

3 说明

这款 1.9mΩ，30V，SON 3×3 NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。

顶视图

产品概要

TA = 25°C 典型值 单位
VDS 漏源电压 30 V
Qg 栅极电荷总量 (4.5V) 23 nC
Qgd 栅漏栅极电荷 5.4 nC
RDS(on) 漏源导通电阻 VGS = 4.5 V 2.6 mΩ
VGS = 10V 1.9
Vth 阀值电压 1.4 V


订购信息(1)

器件 介质 数量 封装 出货
CSD17575Q3 13 英寸卷带 2500 SON 3.3mm x 3.3mm
塑料封装		 卷带封装
CSD17575Q3T 13 英寸卷带 250
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

最大绝对额定值

TA = 25°C 值 单位
VDS 漏源电压 30 V
VGS 栅源电压 ±20 V
ID 持续漏极电流（受封装限制） 60 A
持续漏极电流（受芯片限制），
TC = 25°C 时测得		 182
持续漏极电流(1) 27
IDM 脉冲漏极电流(2) 240 A
PD 功率耗散(1) 2.8 W
功率耗散，TC = 25°C 108
TJ，
Tstg		 运行结温和
储存温度范围		 -55 至 150 °C
EAS 雪崩能量，单脉冲
ID = 48，L = 0.1mH，RG = 25Ω		 115 mJ
  1. RθJA = 45°C/W，这是在一块厚度为 0.060 英寸的 FR4 印刷电路板 (PCB) 上的 1 平方英寸 2 盎司铜过渡垫片上测得的典型值。
  2. 最大 RθJC = 1.5°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%

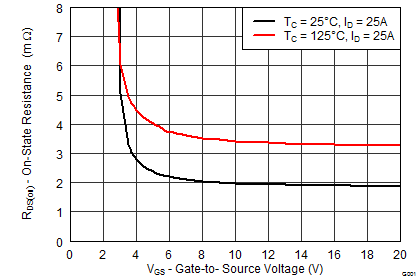

RDS(on) 与 VGS 间的关系

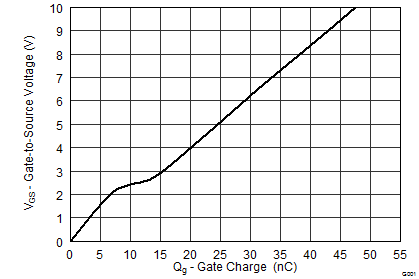

栅极电荷
