1 特性

  • 极低电阻
  • 超低 Qg 和 Qgd
  • 低热阻
  • 雪崩级
  • 无铅引脚镀层
  • 符合 RoHS 标准
  • 无卤素
  • SON 5mm × 6mm 塑料封装

2 应用范围

  • 网络互联、电信和计算系统中的负载点同步降压
  • 同步整流
  • 有源操作和热插拔 应用

3 说明

此 30V、1.2mΩ、5mm × 6mm NexFET™功率 MOSFET 旨在最大限度地减小同步整流和其他功率转换应用中的 损耗。

顶视图

CSD17556Q5B P0093-01_LPS198.gif

产品概要

TA = 25°C 典型值 单位
VDS 漏源电压 30 V
Qg 总栅极电荷 (4.5V) 30 nC
Qgd 栅极电荷（栅极到漏极） 7.5 nC
RDS(on) 漏源导通电阻 VGS = 4.5 V 1.5 mΩ
VGS = 10V 1.2
VGS(th) 阈值电压 1.4 V

器件信息(1)

器件 数量 包装介质 封装 发货
CSD17556Q5B 2500 13 英寸卷带 SON
5.00-mm × 6.00-mm
塑料封装		 卷带封装
CSD17556Q5BT 250
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

绝对最大额定值

TA = 25°C 值 单位
VDS 漏源电压 30 V
VGS 栅源电压 ±20 V
ID 持续漏极电流（受封装限制） 100 A
持续漏极电流（受芯片限制），TC = 25°C 时测得 215
持续漏极电流(1) 34
IDM 脉冲漏极电流，TA = 25°C 时测得(1)(2) 400 A
PD 功率耗散(1) 3.1 W
功率耗散，TC = 25°C 时测得 191
TJ、
Tstg		 工作结温、
储存温度		 –55 至 150 °C
EAS 雪崩能量，单一脉冲
ID = 100A，L = 0.1mH，RG = 25Ω		 500 mJ
  1. 典型 RθJA = 40°C/W（当在 0.06 英寸 [1.52mm] 厚的 FR4 PCB 上将其安装在 1 平方英寸 [6.45cm2] 2 oz
    [0.071mm] 厚的铜焊盘上时）。
  2. 最大 RθJC = 1.3°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%。

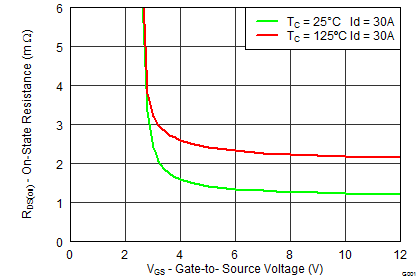

RDS(on) 与 VGS 对比

CSD17556Q5B graph07_SLPS392F.png

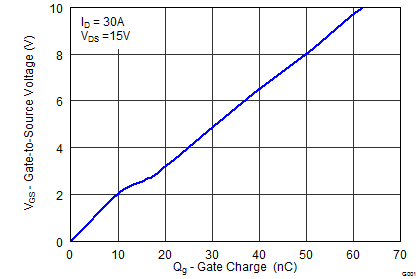

栅极电荷

CSD17556Q5B graph04_SLPS392F.png
