1 特性

  • 90% 高效开关模式 3A 充电器
  • 3.9V 至 6.2V 单输入 USB 标准充电器，提供 6.4V 过压保护
    • 输入电压和电流限制支持 USB 2.0 和 USB 3.0
    • 输入电流限值：
      100mA，150mA，500mA，900mA，1A，
      1.5A，2A 和 3A
  • USB OTG 1A 或 1.5A 时可调输出电压范围为 4.55V 至 5.5V
    • 快速 OTG 启动（典型值 22ms）
    • 5V 升压模式效率为 90%
    • 精确的 ±15% 断续模式过流保护
  • 窄范围 VDC (NVDC) 电源路径管理
    • 在无电池或深度电池放电时的即时系统启动
    • 电池充电模式中的理想二极管运行
  • 薄型 1.2mm 电感 1.5MHz 开关频率
  • I2C 端口用于实现最优系统性能和状态报告
  • 具有或不具有主机管理的自主电池充电
    • 电池充电使能
    • 电池充电预调节
    • 充电终止和再充电
  • 高精度
    • ±0.5% 充电电压调节
    • 充电电流调节范围为 ±7%
    • 输入电流调节范围为 ±7.5%
    • USB OTG 升压模式下 ±3% 输出电压调节范围
  • 高集成
    • 电源路径管理
    • 同步开关 MOSFET
    • 集成电流感测
    • 阴极负载二极管
    • 内部环路补偿
  • 安全性
    • 针对 OTG 模式中充电和放电的电池温度感测
    • 电池充电安全定时器
    • 热调节和热关断
    • 输入和系统过压保护
    • MOSFET 过流保护
  • 针对 LED 或主机处理器的充电状态输出
  • 通过输入电压稳压实现的最大功率跟踪功能
  • 20µA 低电池泄漏电流，支持运输模式和系统复位
  • I2C 强制 BATFET 关闭延迟（典型值 9s）
  • 4.00mm x 4.00mm 超薄四方扁平无引线 (WQFN)-24 封装

2 应用

  • 平板电脑，智能手机，网络设备
  • 便携式音频扬声器

3 说明

bq24298 是一款高度集成开关模式电池充电管理和系统电源路径管理器件，此器件用于续航各种智能手机和平板电脑应用中的单节锂离子和锂聚合物电池。 它的低阻抗电源路径对开关模式运行效率进行了优化、减少了电池充电时间并延长了放电阶段的电池寿命。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
bq24298 WQFN (24) 4.00mm x 4.00mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

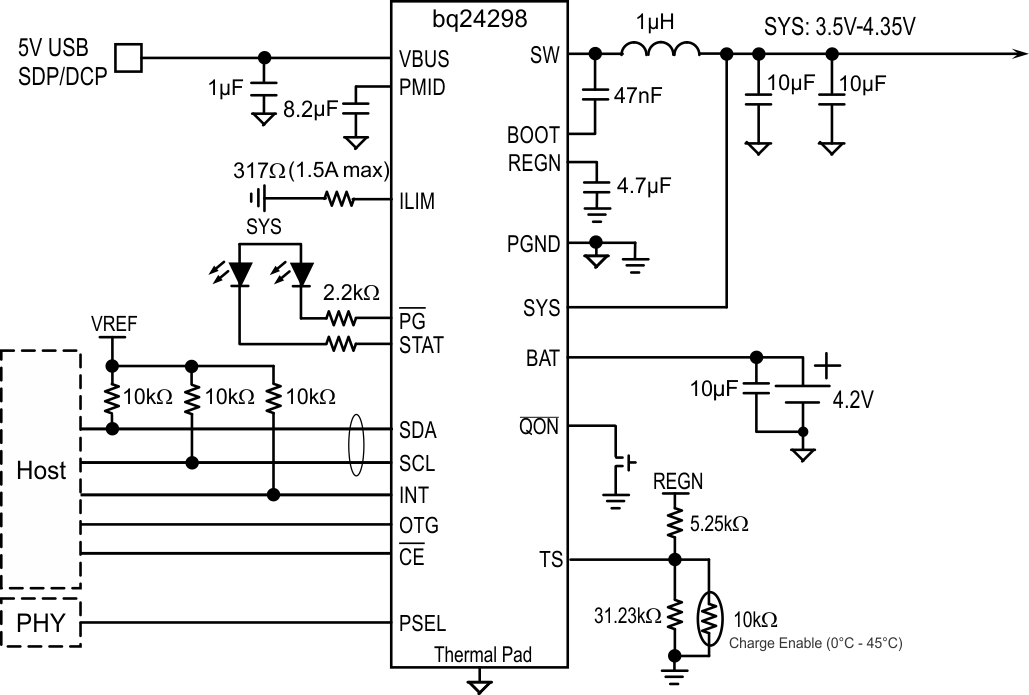

PSEL 连接 PHY，通过 SDP/DCP 充电并带有可选 BATFET 使能接口

bq24298 app_diag2_SLUSC59.gif

4 修订历史记录

日期 修订版本 注释
2015 年 4 月 * 最初发布。
